Yüksek Hızlı Delme Kılavuz Çekme Merkezi

TMC-740L, orta-ölçekli hassas işleme için tasarlanmış, verimli, yüksek hızlı bir delme kılavuz çekme merkezidir. Bu yüksek hızlı delme kılavuz çekme merkezi, ekipman stabilitesini sağlayan balıksırtı sütun düzeniyle hafif yapı tasarımını sürdürüyor. Yüksek-hızlı doğrudan-tahrikli iş mili (20.000rpm), 21T kol tipi takım magazini ile verimli bir şekilde birlikte çalışır ve 1,8 saniyelik takım değiştirme, yardımcı zamanı önemli ölçüde azaltır.

Soruşturma göndermek

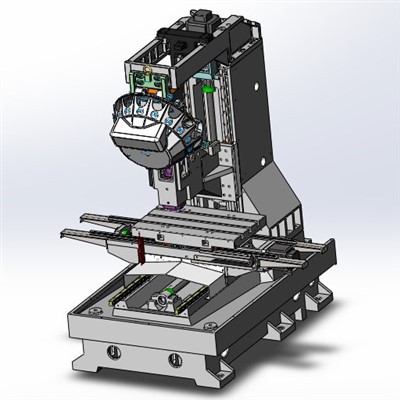

TMC-740L Yüksek Hızlı Delme Kılavuz Çekme Merkezi

01.

Performans:TMC-740L çeviktiryüksek hızlı delme kılavuz çekme merkeziorta-boyutlu parçalar için hızı ve çalışma aralığını dengelemek üzere tasarlanmıştır. Hafif hareketli yapıyı korurken tabla boyutunu genişleterek dinamik performanstan ödün vermeden daha fazla esneklik sağlar.

02.

Hızlı takım değiştirme özelliğiyle eşleştirilmiş 20.000 devir/dakika iş mili buna olanak tanıryüksek hızlı delme kılavuz çekme merkezikesim dışı süreyi-önemli ölçüde azaltmak için. Hassas bilyalı vidalar ve dikkatle hizalanmış kılavuzlar, sürekli yüksek-hızlı delme ve kılavuz çekme döngüleri sırasında konum doğruluğunu korur.

Çok yönlü olarakyüksek hızlı delme kılavuz çekme merkeziTMC-740L, kombine delme, kılavuz çekme ve hafif frezeleme işlemlerini destekler; bu da onu alüminyum ve bakır alaşımlı bileşenlerin orta hacimli üretimi için çok uygun hale getirir.

product-1280-960

Onur ve yeterlilik

Faydalı Model Patent Belgesi

Faydalı Model Patent Belgesi

Faydalı Model Patent Belgesi

Faydalı Model Patent Belgesi

Faydalı Model Patent Belgesi

Teknik Şartname

Öğe	Birim	TMC-740L
X/Y/Z Ekseni Hareketi	mm	700/400/350
Çalışma Tezgahı Alanı	mm	800X400
Çalışma Tezgahı Yük Kapasitesi	kilogram	250
İş Mili Ucundan Çalışma Tezgahına Uzaklık	mm	150-500
Konumlandırma Doğruluğu	mm	0.01
Tekrar Konumlandırma Doğruluğu	mm	±0.003
Maksimum Mil Hızı	devir/dakika	Doğrudan Tahrik 20000
Mil Koniği	-	BT30
Mil Motor Gücü	kw	3.7-5.5
3 Eksen Motor Gücü	kw	1.5/1.5/3.0
3 Eksenli Hızlı Travers Hızı	m/dak	48/48/48
3 Eksenli Kesme İlerleme Hızı	mm/dak	1-10000
ATC Aracı Özellikleri	-	BT30
Takım Magazini Tipi ve Kapasitesi	adet	Servo21T
Takım Değiştirme Süresi	s	1.8
Hava Basıncı Gereksinimi	kg/cm²	6-6.5
Gerekli Güç Kapasitesi	kva	15
Makine Genel Boyutu (UzunlukXGenişlik)	mm	2200X1970
Makine Yüksekliği	mm	2300
Makine Ağırlığı (Yaklaşık)	kilogram	3200
